Um divisor de tensão é um circuito elétrico utilizado para obter uma tensão menor a partir de uma fonte de tensão maior. Ele é construído com resistores em série e/ou paralelo. Neste caso, um estudante utiliza quatro resistores de 100 ohms para criar um divisor de tensão a partir de uma fonte de 12 V. O objetivo é alimentar equipamentos que necessitam de tensões menores.

Tópicos relacionados

  • Divisor de tensão
  • Resistores em série
  • Circuitos elétricos
  • Tensão elétrica

Enunciado

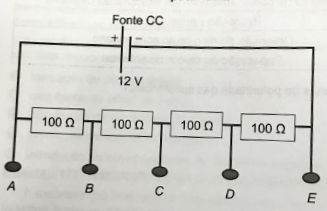

Um estudante tem uma fonte de tensão com corrente contínua que opera em tensão fixa de 12 V. Como precisa alimentar equipamentos que operam em tensões menores, ele emprega quatro resistores de 100 para construir um divisor de tensão. Obtém-se este divisor associando os resistores, como exibido na figura. Os aparelhos podem ser ligados entre os pontos A, B, C, D e E, dependendo da tensão especificada.

![](https://enem.dev/2020/questions/116/179bf71d-7af2-4a58-856b-2504c192636d.png)

Ele tem um equipamento que opera em 9,0 V com uma resistência interna de 10 kΩ.

Entre quais pontos do divisor de tensão esse equipamento deve ser ligado para funcionar corretamente e qual será o valor da intensidade da corrente nele estabelecida?

Alternativas

  • A)

    Entre A e C; 30 mA.

  • B)

    Entre B e E; 30 mA.

  • C)

    Entre A e D; 1,2 mA.

  • D)

    Entre B e E; 0,9 mA.

  • E)

    Entre A e E; 0,9 mA.

0.0 (0 avaliacoes)

Avaliar: +1 XP. Favoritar: salva pra revisar. Comentar: +5 XP + 1 credito IA.

Comentarios (0)

Login obrigatorio

Carregando comentarios...

Perguntar pra IA

Perguntas frequentes

O que é um divisor de tensão?

Um divisor de tensão é um circuito elétrico que permite obter uma tensão menor a partir de uma fonte de tensão maior, utilizando resistores em série e/ou paralelo.

Como funciona um divisor de tensão com resistores em série?

Quando os resistores estão em série, a tensão total é dividida proporcionalmente à resistência de cada resistor.

Por que é importante considerar a resistência interna de um equipamento ao ligá-lo a um divisor de tensão?

A resistência interna do equipamento afeta a corrente que fluirá pelo circuito e, consequentemente, a tensão que será efetivamente aplicada ao equipamento.
